一、引言

噴碳系統是煉鋼設備中起輔助的一種設備系統。其主要是用在電爐煉鋼中，起助燃，氧化，脫硫，造泡沫渣的作用。噴碳系統的運用，使電爐煉鋼的能耗，利用率大大的提高，起到了很好的節能減耗的作用。

二、系統構成

噴碳系統電氣控制系統采用集中控制方式，運用毅天可編程控制器，系統運行穩定可靠。電控系統分為主電控制柜和現場操作柜。設備的現場操作柜有自動手動旋鈕，以及設備運行中，噴碳系統中的個個
控制閥的啟停按鈕。并設有報警指示燈和蜂鳴器，在設備運行故障時候，起到了良好的警報作用。可編程控制器使用為毅天系MX100PLC,

現場操作柜有三色指示燈，當指示燈亮起時含義分別為：

紅色-----------設備有故障/設備停止運行

黃色-----------設備處于原點位置

綠色-----------設備處于運行狀態

當有故障時，操作臺上的蜂鳴器會出現間斷報警。

當出現緊急事故時，可以按操作手柄上的“系統緊急停止”按鈕。

三、程序控制部分

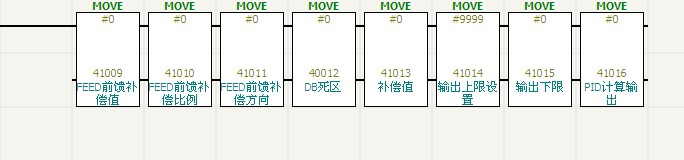

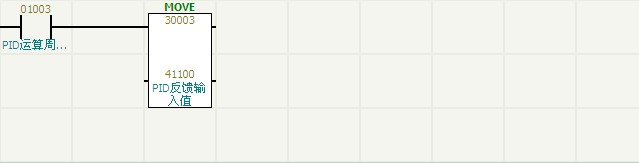

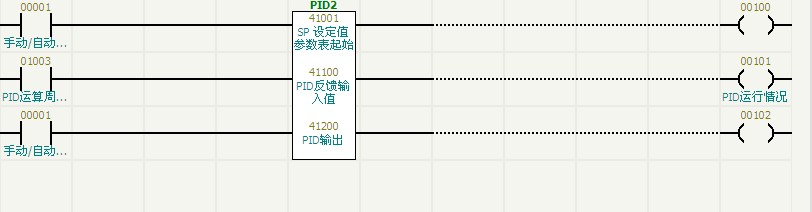

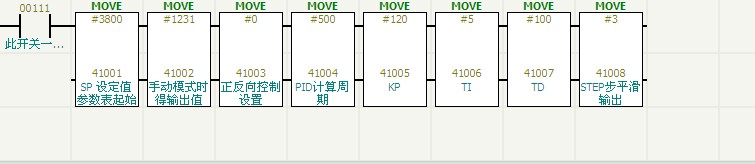

通過對噴碳罐系統部壓力的PID調節，實現控制噴碳系統噴碳流量的調節
